Z6尊龙新版官网入口GH3044是一种固溶强化的镍基抗氧化合金，具有以下特点：在900℃以下表现出高的塑性和中等的热强度，同时具备卓越的抗氧化性能以及良好的冲压和焊接工艺性能。因此，它非常适用于制造在900℃以下长期工作的航空发动机主燃烧室和加力燃烧室零部件，以及隔热屏、导向叶片等。GH3044合金提供多种品种，包括板材、带材、丝材、棒材和环形件等。

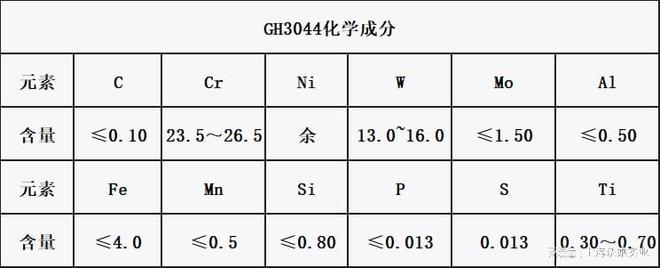

热轧和冷轧板及带材供应状态的固溶处理温度为1120～1160℃，然后空冷，接着进行材料性能检验。
板材和带材在固溶、酸洗和切边后供应，丝材提供冷拉、固溶酸洗或半硬化状态，而棒材和锻件则不需要热处理即可供应。
GH3044合金广泛用于制造航空发动机主燃烧室和加力燃烧室的板材冲压和焊接结构件，以及安装边、导管和导向叶片等零部件。
3.2 时间-温度-组织转变曲线℃固溶处理后，基本上是单相奥氏体，并含有少量的MC和M22C型碳化物。在经过700～900℃长时间时效后，MC的变化不大，而M22C型碳化物呈链状分布在晶界。随着时效时间的增长，M22C型碳化物的析出量增多并颗粒逐渐变大。同时，在晶内和晶界也有WCr固溶体补充析出，呈颗粒状。时效时间的延长导致数量逐渐增加，但尺寸不断变大。根据技术标准规定，冷轧薄板供应状态的晶粒度应在4～8级范围内。
.1.1 钢锭锻造加热温度：1170℃±10℃，终锻温度不低于900℃。板坯轧制加热温度为1190℃±10℃，薄板热轧加热温度为1130℃±10℃，终轧温度不低于800℃；薄板冷轧总压下率约为30%。4
.1.2 板材冲压性能： 板材具有良好的冲压工艺性能。冷轧薄板供应状态的极限深冲系数为K=2.06。4
.2 焊接性能合金具有良好的焊接性能，可以使用氩弧焊、点焊、缝焊和钎焊等方法进行焊接。在氩弧焊时，熔池流动性较差，但裂纹倾向较小。在接触焊时，核心内容易形成结合线伸入和缩孔，一般建议采用较大的电极压力和较低的焊接速度。合金可以与1Cr18Ni9Ti、GH3030、GH3039和GH1140等合金组合进行焊接。
Notice: The content above (including the pictures and videos if any) is uploaded and posted by a user of NetEase Hao, which is a social media platform and only provides information storage services.
