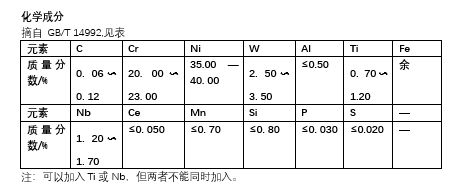

Z6尊龙官方网站GH1035是Fe-Ni-Cr基固溶强化型变形高温合金，以铬和钨等元素进行固溶强化.使用温度在900°C 以下。合金具有较高的热强性，水平接近GH3039镍基合金。合金具有良好的热加工塑性和焊接、冷成型工艺性能。主要产品有板材、棒材、丝材和环形件。
合金已用于制作在900°C以下长期工作的涡轮发动机燃烧室、涡轮外环和排气装置等零件。适用于制作各类航空、航天发动机的火焰筒、燃烧室外套、加力燃烧室、导向器环和其他环形零件。
厚0. 5mm~4. 0mm冷轧薄板和带材，厚4-14mm热轧板；线mm焊丝；各种规格的棒材和环形件。
环形件经热 处理后供应；焊丝以硬态、或半硬态（减面率不大于20%）、或经固溶处理+酸洗、或光亮固溶处理（适应于 直径不大于1.5mm）状态成盘供应，也可直条供应。
GH1035合金可用于替代镍基GH3039合金板材，制作燃烧室壁板，同时也适用于发动机涡轮外环。在中温范围内，其疲劳性能低于同类用途的镍基合金。
合金具有良好的髙温塑性。锻造加热温度1140-1180℃，终锻温度不低于900℃，—次加热的变形程度不大于60%。
合金轧制时不易裂边。荒轧温度1100-1120℃，精轧温度1050-1070℃，终轧温度不低于850℃。
零件热处理规范推荐为：中间固溶处理1060°C〜1080°C，空冷或水冷；最终固溶处理1080 °C 1120°C，空冷或水冷。保温时间按(1. 2〜2. 0)min/mm计算。
在固溶状态下，合金组织为单相奥氏体，并含有少量的Nb(C,N)或Ti(C,N)碳化物。经过时效或长期使用后，会有少量的Y相及M₃C₆型碳化物析出。
